تفاصيل المنتج:
|
| تقييم الدقة: | IT6 | نوع الأختام: | مختوم |
|---|---|---|---|
| القطر الداخلي: | 25 ~ 80 ملم | القطر الخارجي: | 90 ~ 300 ملم |
| عرض: | 50 ~ 112 ملم | صلابة HRC: | 58 ~ 62 |
| نطاق عزم الدوران: | 276 ~ 1830 نيوتن متر | ||
| إبراز: | أجزاء آلة الطباعة فليكسو عجلة حرة IT6,أجزاء آلة الطباعة فليكس عجلة حرة 80 مم,IT6 عجلة حرة واحدة القابض |
||

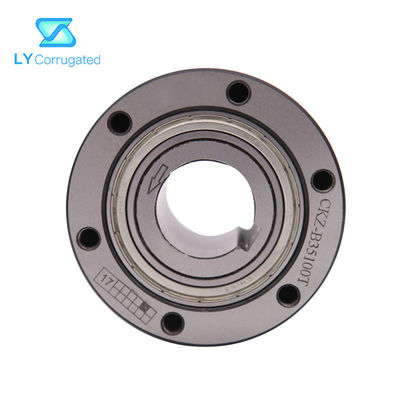

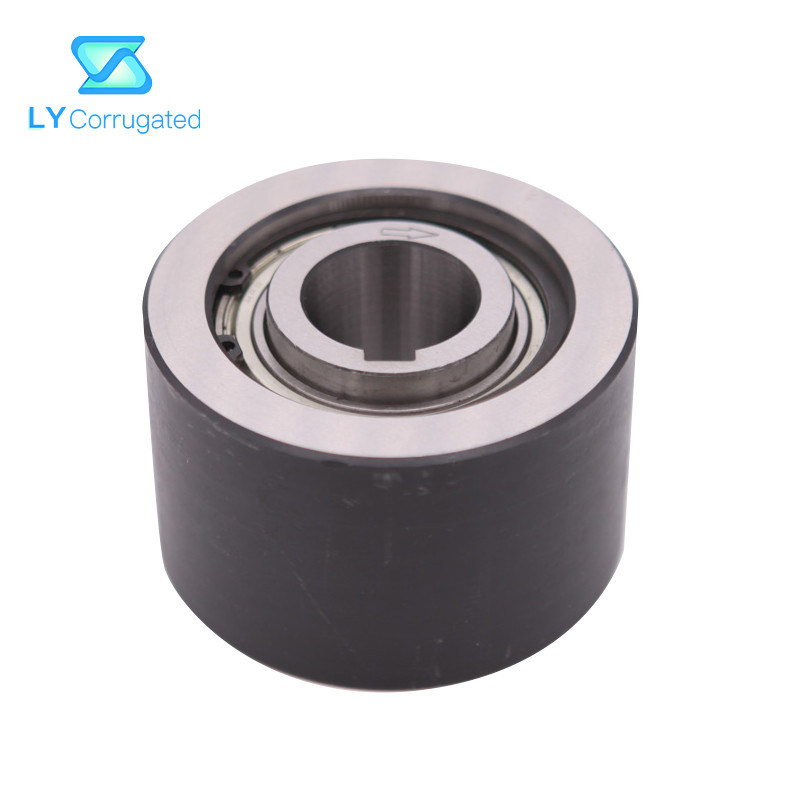

أجزاء آلة الطباعة فليكسو عجلة حرة كام مخلب الأسطوانة طريقة واحدة تحمل
معلمة المنتج:
| يكتب |
اسمى، صورى شكلى، بالاسم فقط عزم الدوران [N · m] |
التجاوز السرعات [ص / دقيقة] |
البعد في كونتور |
وزن [كلغ] |
|||||||||||
|
داخلي سباق |
الخارجي سباق |
د [h7] |
D1 [h6] |
ب | F | نانومتر | ه | ح |
د [h7] |
ج | مليار × طن | ه | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6 م 8 | 15 | 18 | 40 | 80 | 12 × 3.3 | 6.3 | 5.60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14 × 3.8 | 3.8 | 9.69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14 × 3.8 | 2.8 | 17.5 | |
وصف:
1 ، النوع CKZ-B عبارة عن عجلات حرة من نوع sprag ، محتواة ذاتيًا ، ومختومة ومدعومة ، باستخدام محامل كروية.تسلم الوحدة زيت او شحم مشحم حسب النوع.
2 ، السباق الداخلي مرتبط بالعمود ، والسباق الخارجي لديه تسامح إيجابي h7 لإعطاء ضغط مناسب في السكن لـ H7 وهو مشدود إلى السند.
3 ، يستخدم هذا النوع على نطاق واسع في آلات التعبئة والطباعة وصنع الورق وما إلى ذلك ، لتحقيق الدعم أو التجاوز في محركات الأقراص المزدوجة.
